Este artículo detalla el proceso de reconfiguración de un puerto LAN para que funcione como puerto WAN en routers que utilizan la interfaz LuCI, especialmente útil para reutilizar routers antiguos o para configuraciones de red personalizadas. Se abordarán los pasos necesarios, posibles problemas y soluciones, basándose en experiencias de usuarios y guías prácticas.
Entendiendo la Funcionalidad Básica
La funcionalidad principal de este tutorial es convertir un puerto LAN en WAN. Esto es particularmente útil para routers que carecen de un puerto WAN dedicado, permitiendo reutilizar, por ejemplo, un router ADSL como router neutro. El proceso se realiza a través de la interfaz de configuración LuCI, que es una interfaz web gráfica para OpenWrt.
Para aquellos que se inician en redes, es importante entender que LuCI no es un programa que se instala en el router, sino la interfaz gráfica de administración del firmware OpenWrt.
En algunos casos, como con fibra Movistar, puede ser necesario conectar la ONT directamente a un puerto específico del router (no necesariamente el puerto WAN tradicional) y configurar el firmware del router para que gestione la conexión a través de VLANs.
Requisitos Previos y Preparación
Antes de comenzar, es fundamental contar con el firmware OpenWrt instalado en el router. En algunos casos, puede ser beneficioso utilizar un firmware ya modificado o preconfigurado por usuarios de la comunidad, lo que puede simplificar el proceso.
Una vez instalado el firmware, se accede a la interfaz LuCI a través del navegador web, generalmente en la dirección 192.168.1.1.
Instalación de Paquetes Necesarios:
- Es necesario instalar el paquete SWCONFIG. Este paquete se puede instalar desde la pestaña "Sistema" -> "Instalación de programas" en LuCI.
- Deberá actualizar la lista de paquetes y buscar SWCONFIG.
- Algunos usuarios mencionan la instalación de kmod-swconfig. Sin embargo, la instalación de este último puede arrojar errores de kernel, y puede requerir el uso de la opción --force-depends.
Nota Importante: Para instalar estos paquetes, el router debe tener acceso a Internet. Esto se puede lograr conectándolo como cliente a una red Wi-Fi existente o utilizando una versión de firmware que ya incluya swconfig.
Configuración Paso a Paso
La configuración se realiza principalmente en las secciones "Red" (Network) y "Switch" dentro de LuCI.
Paso 1: Configuración del Switch
Una vez instalado swconfig, acceda a la pestaña Red -> Switch.
- Cree una nueva VLAN dentro de la interfaz eth0.
- Configure los puertos según sea necesario. El objetivo es asignar un puerto específico para que actúe como WAN. Por ejemplo, en un Comtrend AR5387un, los puertos 1 al 3 pueden configurarse como LAN y el puerto 4 como WAN.
Paso 2: Configuración de Interfaces de Red
Diríjase a la pestaña Red -> Interfaces.
- Debe tener una interfaz LAN y una interfaz WAN configuradas. Por defecto, ya existirá una interfaz LAN.
- Crear la Interfaz WAN:
- Haga clic en "Añadir nueva interfaz...".
- Nómbrela "WAN".
- Asóciela a la VLAN que ha configurado como WAN (por ejemplo, VLAN2).
- Guarde los cambios.
- Editar la Interfaz LAN:
- Edite la interfaz LAN existente.
- Asegúrese de que esté asociada a la VLAN configurada como LAN (por ejemplo, VLAN1).
- Si utiliza Wi-Fi, asegúrese de que también esté asociado a la interfaz LAN.
- Guarde y aplique todos los cambios.
Paso 3: Reinicio y Verificación
Reinicie el router para que los cambios surtan efecto.
Verifique que el puerto configurado como WAN ahora reciba la conexión a Internet y que los dispositivos conectados a los puertos LAN puedan acceder a la red.
Solución de Problemas Comunes
Falta la Pestaña "Switch": Si la pestaña "Switch" no aparece en la sección "Red", es probable que el paquete kmod-swconfig no se haya instalado correctamente o que haya un problema de compatibilidad con el kernel. Intente reinstalar swconfig y, si es necesario, kmod-swconfig con la opción --force-depends, asegurándose de que la versión sea compatible con su versión de OpenWrt.
No se asigna IP por DHCP: Si los dispositivos conectados no obtienen una dirección IP, verifique la configuración de la interfaz WAN y LAN en LuCI. Asegúrese de que la VLAN correcta esté asignada a cada interfaz y que el servidor DHCP esté habilitado para la interfaz LAN.
Problemas de Conexión a Internet: Si el router tiene conexión a Internet (por ejemplo, puede hacer ping a una IP) pero los dispositivos no, revise la configuración de DNS y las reglas de firewall. Asegúrese de que la interfaz WAN esté configurada para obtener una dirección IP vía DHCP del proveedor de Internet o con la configuración estática correcta.
Problemas con VLANs y FTTH (Movistar): En configuraciones de Fibra Óptica de Movistar, puede ser necesario configurar VLANs específicas para que la conexión funcione. La conexión de la ONT a un puerto LAN específico y la configuración de las VLANs correspondientes en LuCI son cruciales.
Wi-Fi inestable: Si experimenta cortes en la Wi-Fi 2.4GHz, puede ser necesario ajustar parámetros de configuración de la radio inalámbrica en LuCI, como el canal, el ancho de banda o la potencia de transmisión, para mejorar la estabilidad.
Puente WAN A LAN En OpenWRT: Una Guía De Configuración
Casos Específicos

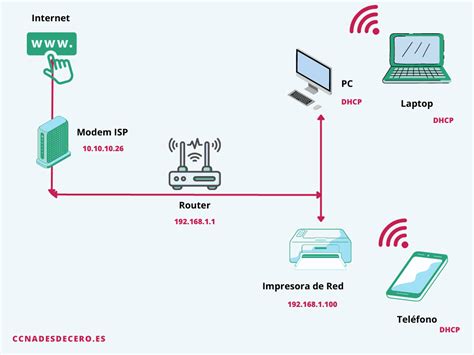

Reutilizar un router ADSL como router neutro: El propósito principal de esta configuración es convertir un router ADSL que ya no se usa para ADSL en un router neutro. Conecte la salida de su módem de fibra o ADSL al puerto WAN configurado del router OpenWrt.
Comtrend AR-5381u y AR-5387un: Estos modelos son comúnmente utilizados para este tipo de configuraciones. Los pasos descritos son aplicables, aunque pueden requerir ajustes específicos según la versión del firmware OpenWrt.
LiveBox R01: Usuarios han reportado dificultades al intentar configurar la pestaña "Switch" en este modelo, incluso después de instalar swconfig. Puede haber problemas de compatibilidad o requerir métodos de instalación alternativos.
Router TP-LINK WR740N: Este router, económico y popular, puede ser configurado para operar en modo repetidor Wi-Fi, conectándose a la red principal y extendiendo la señal sin necesidad de cable.
Router Movistar ASL-26555: La instalación de OpenWrt en este modelo puede requerir la instalación de una versión anterior del firmware oficial antes de proceder con OpenWrt. La utilidad mtd es necesaria para escribir en la memoria flash.
Consideraciones Adicionales
Invertir la configuración: Es posible realizar la operación inversa, es decir, configurar el puerto WAN como un puerto LAN adicional para extender la funcionalidad de switch. Esto puede ser útil si necesita más puertos Ethernet.
Configuración como VPN Server: OpenWrt puede configurarse para actuar como un servidor VPN, permitiendo conexiones remotas seguras a la red local. Esto es útil para acceder a servicios en red local desde ubicaciones externas.
La configuración de un puerto LAN como WAN en routers con OpenWrt y LuCI ofrece una gran flexibilidad para personalizar su red doméstica, permitiendo reutilizar hardware y adaptar el router a necesidades específicas.
