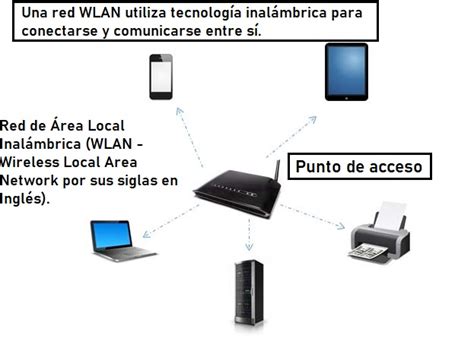

La Orden de 2 de junio de 2017 establece los requisitos esenciales para el diseño e implementación de infraestructuras de cableado estructurado y redes de área local inalámbrica (WLAN) dentro del ámbito de la Administración de la Junta de Andalucía, sus Entidades Instrumentales y los Consorcios del Sector Público Andaluz. Esta normativa, con identificador 0000026416, fue promovida por la Consejería de Empleo, Empresa y Comercio y está clasificada bajo el número de texto LAN\2017\160.
Las materias que abarca esta orden son de gran relevancia para la modernización de la administración pública, incluyendo la Administración Pública en general, el Gobierno de la Junta de Andalucía, las Infraestructuras públicas, la Promoción de las Telecomunicaciones y nuevas tecnologías, así como la Transparencia y el gobierno abierto. La orden se encuentra actualmente en estado vigente, con fecha de publicación inicial el 09/06/2017 y fecha de versión el 08/06/2017.
El sistema de conexión gesis® CLASSIC, un componente clave en la implementación de estas infraestructuras, está diseñado para establecer una instalación eléctrica permanentemente enchufable en edificios. A diferencia de las tomas domésticas convencionales, estos conectores se instalan a menudo en zonas de acceso restringido o con condiciones ambientales particulares, como falsos techos o suelos técnicos. La norma de producto IEC EN 61535 es fundamental para garantizar la seguridad y fiabilidad de la transmisión de potencia en estas condiciones a lo largo del tiempo. Por ello, la norma especifica que solo se deben utilizar conectores de instalación del mismo fabricante para asegurar la correcta transmisión de potencia a los circuitos finales.

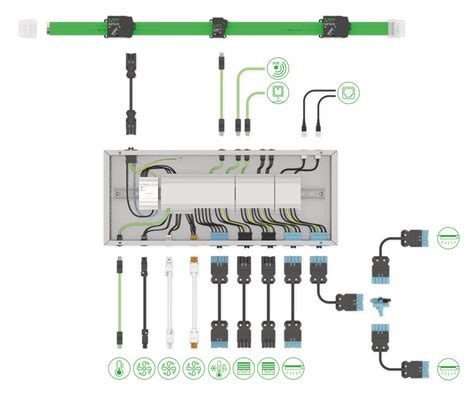

El sistema gesis® CLASSIC se compone de una variedad de elementos, incluyendo conectores, conectores de empotrar, distribuidores y cableados con diferentes secciones de conductor y técnicas de conexión. Esto permite la creación de una infraestructura eléctrica completa y flexible dentro de un edificio.
Características Técnicas del Sistema de Conexión gesis® CLASSIC
El sistema gesis® CLASSIC ofrece diversas especificaciones técnicas que aseguran su adaptabilidad y rendimiento:
- Tensión Nominal: El sistema opera con una tensión nominal de AC 250/400 V, con codificaciones seleccionadas de 50 V.
- Corriente Nominal: La corriente nominal del sistema es de 20 A, aunque existen codificaciones seleccionadas de 6 A y 13 A. Es importante notar que, aunque la norma de producto principal es IEC 61535 con 20 A, algunos componentes como los cables prefabricados de 1,5 mm² y componentes empotrables del tipo GST18i3 también están homologados según la norma EN 60320 (aplicaciones domésticas) hasta 16 A.
- Número de Polos: El sistema está disponible en configuraciones de 3, 4, 5 y 6 polos.
- Sección del Conductor: Se admiten secciones de conductor semirígido sin puntera de 0,5 mm² a 2,5 mm², y con punteras de 0,5 mm² a 2,5 mm² según el tipo de conexión. Para conductores rígidos, la sección admitida es de 0,5 mm² a 4 mm².
- Tipos de Conexiones: Se ofrecen conexiones mediante tornillo, resorte y soldadura.
- Grado de Protección IP: El grado de protección es IP40 cuando los conectores están enchufados.
- Conexión de Conductores Semirígidos: Los terminales de tornillo de todos los conectores gesis® CLASSIC son aptos para conectar conductores sin preparación (sin punteras) conforme a la norma IEC EN 60999-1.
- Codificaciones Disponibles: Existen hasta siete codificaciones mecánicas diferentes, codificadas por colores, en función del número de polos.
- Ciclos de Enchufado: Los conectores están homologados según la norma IEC EN 61535 para 100 ciclos de inserción sin carga.
- Aplicaciones de Corriente Continua (DC): Las aplicaciones DC son posibles bajo ciertas especificaciones, las cuales deben ser coordinadas con WIELAND.
¿Qué es el CABLEADO ESTRUCTURADO?
Seguridad y Cumplimiento Normativo
La norma IEC EN 61535 distingue entre zonas de fácil acceso, donde personal no cualificado puede interactuar con la instalación eléctrica, y zonas de difícil acceso, reservadas para electricistas. Los conectores gesis® CLASSIC están homologados para ambas zonas. Sin embargo, en zonas de fácil acceso, es obligatorio cerrar las tomas gesis® CLASSIC abiertas con piezas de cierre específicas (artículo 05.564.5353.0) para garantizar la seguridad. En zonas de difícil acceso, el cierre de las tomas abiertas no es necesario.
En cuanto a la conexión de cables de instalación fija (NYM), la normativa VDE no excluye esta aplicación, permitiendo la conexión inicial con este tipo de cable.
La compatibilidad de los conectores de instalación gesis® con los de otros fabricantes no está garantizada, dado que la norma IEC EN 61535 especifica el uso exclusivo de conectores del mismo fabricante para asegurar la integridad y seguridad de la transmisión de potencia en instalaciones fijas.
