Los puertos de switch son componentes fundamentales de la infraestructura de TI, responsables de conectar dispositivos y facilitar la transferencia de datos dentro de una red. Comprender la distinción entre puertos de acceso y troncales es crucial para una implementación y gestión efectivas de la red.
Puertos de Acceso: Conectividad para Dispositivos Finales
Los puertos de acceso son puertos de switch de red configurados para transportar tráfico de red de una única Red de Área Local Virtual (VLAN) específica. Estos puertos se conectan directamente a dispositivos de usuario final, como computadoras, impresoras o teléfonos IP, dentro de esa VLAN designada. La configuración de puertos de acceso garantiza que el tráfico de los dispositivos dentro de una VLAN específica no interfiera con el tráfico de otras VLAN, logrando así el aislamiento de la red.
Los puertos de acceso facilitan la comunicación utilizando paquetes de datos no etiquetados. Dado que la VLAN para un puerto de acceso está preasignada, el puerto no se basa en la identificación de etiquetas VLAN 802.1Q o Inter-Switch Link (ISL). Cuando el tráfico ingresa a un puerto de acceso, el switch agrega una etiqueta VLAN a las tramas de datos procesadas para identificar a qué VLAN pertenece el tráfico antes de reenviarlo.
Ejemplo de configuración de un puerto de acceso:
interface FastEthernet0/1 switchport mode access switchport access vlan 10
Ventajas de los Puertos de Acceso:
- Seguridad Mejorada: Los puertos de acceso se configuran típicamente con funciones de seguridad como filtrado de direcciones MAC y autenticación 802.1X, lo que reduce las posibilidades de acceso no autorizado.
- Aislamiento de Tráfico: Aseguran que el tráfico dentro de una VLAN no afecte a otras VLAN, mejorando la estabilidad de la red.
- Gestión Simplificada: Son ideales para conectar dispositivos finales que operan dentro de una única VLAN, simplificando la administración de la red.

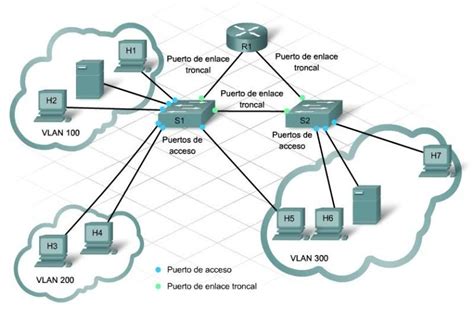

Puertos Troncales: Conectividad entre VLANs y Switches
Los puertos troncales están diseñados para transportar tráfico de red entre diferentes VLANs y se utilizan comúnmente para conectar switches entre sí o a otros dispositivos de red como routers, firewalls o servidores. De forma predeterminada, los puertos troncales permiten el tráfico de todas las VLANs de la red, aunque los administradores pueden limitar o eliminar VLANs específicas para restringir el tráfico.
Los puertos troncales facilitan la comunicación entre diferentes componentes de la red mediante tramas de datos etiquetadas. Utilizando protocolos como IEEE 802.1Q o ISL, los puertos troncales etiquetan cada paquete con un ID de VLAN. Esto permite que los switches identifiquen la VLAN de destino prevista para cada paquete.

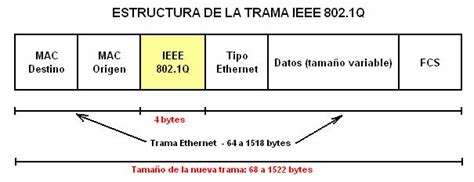

Etiquetado y Desetiquetado de Tramas: El proceso de añadir el ID de la VLAN se denomina "frame tagging" o etiquetado de la trama. El proceso de quitar el ID de la VLAN se denomina "frame untagging" o desenetiquetado de la trama. El estándar IEEE 802.1Q es el método más común para el etiquetado de tramas en enlaces troncales.
VLAN Nativa: En un enlace troncal 802.1Q, se asigna una VLAN nativa. Los frames de la VLAN nativa son los únicos que no se etiquetan en el enlace troncal. Es crucial configurar la misma VLAN nativa en ambos extremos de un enlace troncal para evitar problemas de comunicación. Cisco Discovery Protocol (CDP) puede detectar y reportar discrepancias en la VLAN nativa.
Ejemplo de configuración de un puerto troncal:
interface FastEthernet0/24 switchport mode trunk switchport trunk native vlan 99 switchport trunk allowed vlan 10,20,30
Ventajas de los Puertos Troncales:
- Soporte Multi-VLAN: Permiten que múltiples VLANs atraviesen un único enlace físico, optimizando el uso del ancho de banda.
- Conectividad Escalable: Facilitan la interconexión de switches y la expansión de la red.
- Flexibilidad: Permiten la segmentación de la red y la gestión eficiente del tráfico.

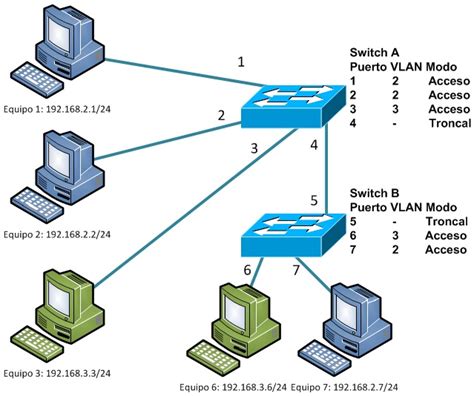

Diferencias Clave entre Puertos de Acceso y Troncales
La diferencia fundamental entre los puertos de acceso y troncales radica en el número de VLANs que admiten y cómo manejan las tramas de datos.
| Factor | Puerto de Acceso | Puerto Troncal |
|---|---|---|
| Conectividad del Dispositivo | Recomendado para dispositivos finales dentro de una sola VLAN. | Recomendado para conectar switches, routers, firewalls y servidores. |
| Configuración de VLAN | Soporta una única VLAN. | Soporta múltiples VLANs. |
| Etiquetado de Tramas | No etiqueta las tramas salientes; agrega etiquetas a las tramas entrantes. | Etiqueta todas las tramas (excepto las de la VLAN nativa) con el ID de VLAN. |
| Dominio de Difusión | Soporta un único dominio de difusión. | Soporta múltiples dominios de difusión. |
| Seguridad | Generalmente más seguro debido a configuraciones específicas por puerto. | Comparativamente menos seguro ya que permite la comunicación entre múltiples VLANs. |
| Resolución de Problemas | Menos complejo, ya que solo afecta a una VLAN. | Potencialmente más complejo, ya que afecta a múltiples VLANs. |
¿Cuándo Usar Cada Tipo de Puerto?
La elección entre un puerto de acceso y un puerto troncal depende de los requisitos específicos de los dispositivos conectados y la arquitectura general de la red.
- Puertos de Acceso: Ideales para estaciones de trabajo de usuarios finales en oficinas locales, impresoras y otros dispositivos que solo necesitan acceso a una VLAN o subred IP específica.
- Puertos Troncales: Esenciales para conectar switches entre sí, permitiendo la comunicación entre VLANs. También se utilizan para conectar puntos de acceso inalámbricos, servidores, firewalls y otros componentes de red que requieren acceso a múltiples VLANs.
Configuración de VLANS, puertos de acceso y troncales | CCNA 200-301
Consideraciones Adicionales y Troubleshooting
Protocolos de Troncalización: IEEE 802.1Q es el estándar predominante, mientras que ISL es un protocolo propietario de Cisco. Es importante asegurarse de que ambos extremos del enlace troncal utilicen el mismo protocolo de encapsulación.
DTP (Dynamic Trunking Protocol): Este protocolo propietario de Cisco ayuda a negociar dinámicamente el establecimiento de enlaces troncales. Sin embargo, si se utilizan dispositivos de diferentes fabricantes, es preferible configurar manualmente los puertos como troncales.
Problemas Comunes:
- Error de Encapsulación: Puede ocurrir cuando el modo "Auto" espera una negociación que no se completa. Configurar explícitamente el modo troncal suele resolverlo.
- VLAN Native Mismatch: Sucede cuando los switches conectados por un trunk tienen VLANs nativas diferentes. La solución es alinear las VLANs nativas en ambos extremos.
- Bucles de Red: Siempre son un riesgo. Es fundamental verificar el estado de Spanning Tree Protocol (STP) y configurar adecuadamente las prioridades de raíz si es necesario.
