Los puertos de switch son componentes fundamentales de la infraestructura de TI, permitiendo la comunicación de red y la transferencia de datos entre diversos dispositivos y segmentos de una red. Una comprensión clara de sus funciones y configuraciones es esencial para una gestión de red eficiente y la resolución de problemas.
En el ámbito de la gestión de puertos de switch, surge una distinción clave entre los puertos de acceso y los puertos troncales. Comprender estas diferencias es crucial para implementar redes robustas y escalables.
Puerto de Acceso: Conectividad para Dispositivos Finales
Los puertos de acceso son puertos de switch de red configurados para transportar tráfico de red destinado a una única Red de Área Local Virtual (VLAN) específica. Estos puertos se conectan típicamente a dispositivos de usuario final, como computadoras, impresoras o teléfonos IP, dentro de una VLAN designada. Esta configuración asegura que el tráfico de una VLAN no interfiera con el de otras, proporcionando aislamiento y orden en la red.
Los puertos de acceso facilitan la comunicación mediante el uso de paquetes de datos no etiquetados. Dado que la VLAN para un puerto de acceso se pre-asigna, el puerto no requiere la identificación de etiquetas VLAN 802.1Q o Inter-Switch Link (ISL). Cuando un dispositivo envía una trama sin etiquetar a través de un puerto de acceso, el switch agrega una etiqueta VLAN a la trama para identificar la VLAN de destino correcta, asegurando que el tráfico se reenvíe adecuadamente.
Características clave de los puertos de acceso:
- Conectividad del dispositivo: Recomendados para dispositivos finales que operan dentro de la misma VLAN.
- Configuración: Los administradores de red deben configurar la VLAN específica en la que se utilizará el puerto. Por defecto, admiten la comunicación en la VLAN predeterminada (VLAN 0).
- Resolución de problemas: Menos compleja, ya que solo afectan a una única VLAN.
- Seguridad: Ofrecen una mejor seguridad y aislamiento de comunicaciones, a menudo configurados con funciones de seguridad de puertos como filtrado de direcciones MAC y autenticación 802.1X.
- Dominio de difusión: Solo admiten un único dominio de difusión.
Puerto Troncal: Conectividad entre VLANs y Dispositivos de Red
Los puertos troncales, por otro lado, están diseñados para transportar tráfico y permitir la comunicación de red entre múltiples VLANs. Por defecto, permiten el tráfico de todas las VLANs de la red, aunque los administradores pueden limitar o excluir VLANs específicas para optimizar el flujo de tráfico. Los puertos troncales son esenciales para conectar switches entre sí en diseños de red jerárquicos y para interconectar switches con otros componentes de red críticos como servidores DHCP y firewalls.
Para facilitar la comunicación entre diferentes VLANs, los puertos troncales utilizan tramas de datos etiquetadas. Basándose en protocolos como IEEE 802.1Q, los puertos troncales etiquetan cada paquete con un ID de VLAN. Los puertos de switch que procesan estas tramas utilizan el ID de VLAN para reenviar el paquete a su VLAN de destino prevista. Es fundamental que dos puertos troncales vecinos estén configurados de manera idéntica para garantizar una transferencia de datos correcta.
Características clave de los puertos troncales:
- Conectividad del dispositivo: Recomendados para componentes de red como servidores y firewalls.
- Configuración: Por defecto, admiten la comunicación entre todas las VLANs. Los administradores deben utilizar el "VLAN pruning" para limitar el tráfico innecesario.
- Resolución de problemas: Más compleja, ya que los puertos troncales afectan a múltiples VLANs.
- Conmutación de capa 2 vs. capa 3: Se pueden utilizar tanto en conmutación de capa 2 como de capa 3, ofreciendo transferencias de datos entre subredes IP y VLANs.
- Protocolo de árbol de expansión (STP): Se admite la implementación de STP configurada por puerto.
- Seguridad: Comparativamente menos seguros que los puertos de acceso, ya que permiten la comunicación entre varias VLANs con diferentes niveles de seguridad.
- Dominio de difusión: Admiten varios dominios de difusión.
Diferencias Clave y Casos de Uso

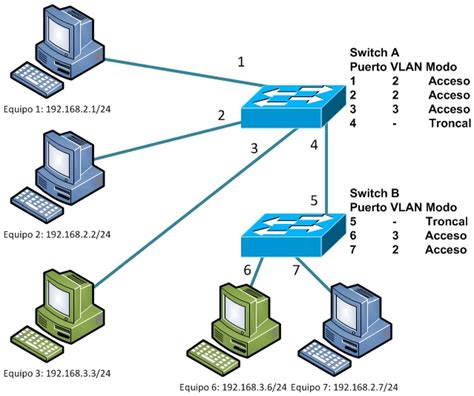

La diferencia fundamental entre los puertos de acceso y troncales radica en el número de VLANs que admiten y cómo manejan el tráfico de red. Mientras que los puertos de acceso están diseñados para un único dominio de VLAN y dispositivos finales, los puertos troncales son el conducto para el tráfico de múltiples VLANs y la interconexión entre dispositivos de red.
| Factor | Puerto de Acceso | Puerto Troncal |
|---|---|---|
| Conectividad del dispositivo | Dispositivos finales (una VLAN) | Componentes de red (múltiples VLANs) |
| Configuración | VLAN específica configurada | Todas las VLANs (con opción de pruning) |
| Resolución de problemas | Menos compleja | Más compleja |
| Conmutación | Capa 2 | Capa 2 y Capa 3 |
| Seguridad | Mayor seguridad | Menor seguridad |
| Dominio de difusión | Único | Múltiples |
¿Cuándo usar cada tipo de puerto?
- Estaciones de trabajo de oficinas locales: Utilizar puertos de acceso para garantizar un control granular y visibilidad del acceso a los recursos de red.
- Dispositivos de red compartidos: Conectar dispositivos como teléfonos IP, impresoras o gateways VoIP a puertos troncales si acceden a múltiples subredes o VLANs. Si el uso es dentro de una única subred, los puertos de acceso son adecuados.
- Entornos de red inalámbrica: Los puntos de acceso inalámbricos, que habilitan el acceso a través de varias VLANs, deben conectarse a puertos troncales.
- Componentes de almacenamiento y gateway: Dispositivos como firewalls de red requieren puertos troncales para funciones de comunicación de red integrales.
- Entornos de alta disponibilidad: Los puertos troncales permiten conexiones redundantes y acceso a múltiples VLANs, creando topologías de red resistentes y eficientes para failover.

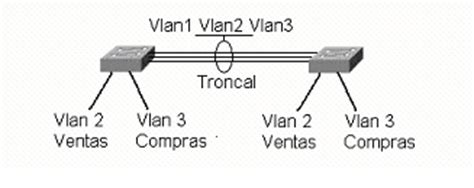

En cuanto a la configuración de puertos de switch que conectan a un router, generalmente se utiliza una configuración de puerto troncal. Esto se debe a que es probable que en una red existan varios segmentos de red asociados a diferentes VLANs. Por lo tanto, la mejor práctica es configurar un puerto troncal y permitir solo el paso de las VLANs necesarias entre los dispositivos. Un trunk es un enlace punto a punto entre dos dispositivos de red, y para la correcta entrega del tráfico de varias VLANs sobre un puerto trunk, los dispositivos deben utilizar el método de etiquetado (encapsulación) IEEE 802.1Q.
VLAN - Explicación Puertos Trunk / Enlaces Troncales - 802.1Q / Trunk Port
Es importante recordar guardar los cambios en la NVRAM para que persistan después de reiniciar el switch. Para verificar la configuración de una interfaz específica, se puede utilizar el comando `show interfaces switchport`.
