Los puertos de switch son componentes fundamentales de la infraestructura de red, permitiendo la comunicación y la transferencia de datos entre diversos dispositivos. Comprender la diferencia entre puertos de acceso y puertos troncales es crucial para una gestión de red eficiente y para superar desafíos comunes en la administración de puertos.
Puertos de Acceso vs. Puertos Troncales: Conceptos Fundamentales
Los puertos de switch se dividen principalmente en dos tipos: puertos de acceso y puertos troncales. Cada uno tiene funciones y configuraciones específicas diseñadas para diferentes propósitos dentro de una red.

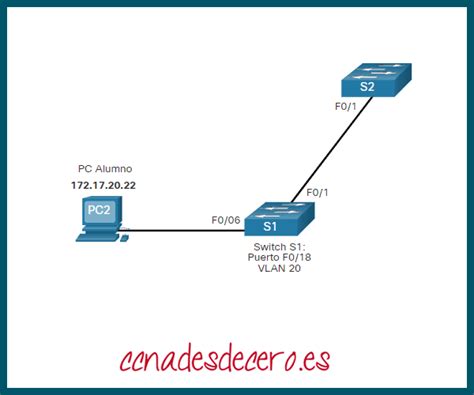

Puerto de Acceso: Conectividad para Dispositivos Finales
Los puertos de acceso son puertos de switch configurados para transportar tráfico de red de una única Red de Área Local Virtual (VLAN) específica. Estos puertos se conectan a dispositivos de usuario final, como computadoras o impresoras, dentro de una VLAN designada. Esto asegura que el tráfico de estos dispositivos no interfiera con el de otras VLANs, proporcionando aislamiento.
Los puertos de acceso facilitan la comunicación mediante paquetes de datos no etiquetados. Cuando un dispositivo final envía una trama sin etiquetar a través de un puerto de acceso, el switch agrega una etiqueta VLAN a la trama para identificar la VLAN correcta a la que debe reenviarse el tráfico. Esto garantiza que el tráfico permanezca dentro de su VLAN configurada.

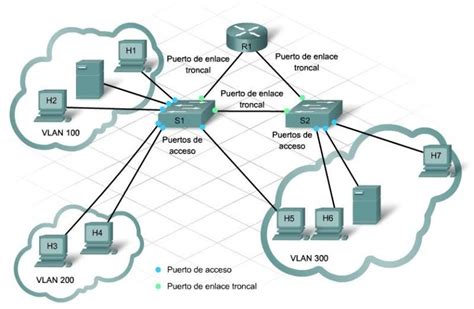

Puerto Troncal: Transporte de Múltiples VLANs
Los puertos troncales, por otro lado, están diseñados para transportar tráfico y permitir la comunicación entre múltiples VLANs. De forma predeterminada, los puertos troncales permiten el tráfico de todas las VLANs de la red, aunque los administradores pueden limitar o eliminar VLANs específicas para restringir el tráfico.
Un trunk es un enlace punto a punto entre dos dispositivos de red, típicamente dos switches. Para la correcta entrega del tráfico de varias VLANs sobre un puerto troncal, los dispositivos deben utilizar el método de etiquetado (encapsulación) IEEE 802.1Q. Los puertos troncales facilitan esta comunicación mediante tramas de datos etiquetadas, donde cada paquete se identifica con un ID de VLAN. Esto permite a los puertos de switch adyacentes reenviar el paquete a su VLAN de destino prevista.
Los puertos troncales se utilizan comúnmente para conectar switches entre sí en una red jerárquica o para conectar switches a otros componentes de red como servidores DHCP y firewalls. Por ejemplo, los puertos troncales pueden conectar un switch central a varios switches de distribución, que a su vez se conectan a switches de acceso, mejorando la escalabilidad y la eficiencia de la red.
Configuración de un Puerto Troncal
En versiones recientes de algunos switches TP-Link, la configuración de puertos troncales ha variado. Para configurar un puerto para que trabaje con múltiples VLANs, como el puerto 9 que necesita traficar ambas etiquetas VLAN 10 y 31, se debe editar la configuración de puertos para cada VLAN a utilizar. En esta configuración, se selecciona el puerto deseado y se establece en modo etiquetado (tagged).
Es importante recordar que, al seleccionar el modo "untagged", solo se puede configurar una VLAN por puerto para obtener paquetes de la VLAN coincidente. Esto se realiza generalmente en la sección "Port Config".
Además, no se debe olvidar configurar de la misma manera el puerto que funciona como enlace cascada o link entre switches. Para verificar la configuración de un puerto específico, como el `interface fa0/22`, se puede utilizar el comando `show interfaces switchport`.
Es fundamental guardar los cambios en la NVRAM (memoria no volátil) para que persistan después de reiniciar el switch.
Diferencias Clave entre Puertos de Acceso y Troncales
La diferencia fundamental entre los puertos de acceso y troncales radica en el número de VLANs que admiten y cómo manejan el tráfico de red.
| Factor | Puerto de Acceso | Puerto Troncal |
|---|---|---|
| Conectividad del Dispositivo | Recomendado para dispositivos finales dentro de la misma VLAN. Ofrece mejor QoS e interoperabilidad. | Recomendado para componentes de red como servidores y firewalls. Puede ser más difícil garantizar QoS óptima debido a la comunicación entre diferentes VLANs. |
| Configuración | Predeterminado: Soporta la VLAN predeterminada (VLAN 0). Requiere configuración de VLAN específica. | Predeterminado: Soporta la comunicación entre todas las VLANs. Se recomienda la limitación de VLAN (pruning). |
| Resolución de Problemas | Menos complejo, ya que solo afecta a una VLAN. | Más difícil, ya que afecta a múltiples VLANs. |
| Conmutación de Capa 2 vs. Capa 3 | Se utiliza en conmutación de capa 2. No ofrece transferencia de datos de subred cruzada. | Puede usarse en conmutación de capa 2 y 3, ofreciendo transferencia de datos entre subredes IP y VLANs. |
| Protocolo de Árbol de Expansión (STP) | Se admite la implementación de STP configurada por VLAN. | Se admite la implementación de STP configurada por puerto. |
| Seguridad | Mayor seguridad y aislamiento de comunicaciones, a menudo con funciones de seguridad de puertos. Reduce el riesgo de acceso no autorizado. | Comparativamente menos seguro, ya que permite la comunicación entre varias VLANs con diferentes niveles de seguridad. |
| Dominio de Difusión | Solo admite un único dominio de difusión. | Admite varios dominios de difusión. |
¿Cuándo Usar Cada Tipo de Puerto?
La elección entre un puerto de acceso y un puerto troncal depende de los requisitos específicos de los dispositivos conectados y la arquitectura de la red.
- Estaciones de trabajo de oficinas locales: Generalmente requieren acceso a una sola VLAN. Configurar estos puertos como puertos de acceso permite un control granular y visibilidad sobre el acceso a los recursos de red.
- Dispositivos de red compartidos: Dispositivos como teléfonos IP, impresoras o sistemas de videoconferencia, que operan en múltiples subredes IP o VLANs, deben conectarse a un puerto troncal. Si estos dispositivos se utilizan dentro de una sola subred, los puertos de acceso son adecuados.
- Entornos de red inalámbrica: Puntos de acceso inalámbricos requieren conectividad a través de varias VLANs, por lo que deben conectarse a puertos troncales.
- Componentes de almacenamiento y gateway: Dispositivos como firewalls de red o sistemas de almacenamiento deben conectarse a puertos troncales para habilitar funciones de red integrales.
- Entornos de alta disponibilidad: Los puertos troncales permiten conexiones redundantes y acceso a múltiples VLANs en redes de alta disponibilidad, creando topologías resilientes y eficientes para el failover.
Cisco Packet Tracer – video 13: Como crear vlans y enlaces troncales (3 switches)
En resumen, los puertos de acceso proporcionan conectividad segura y aislada a dispositivos finales dentro de una única VLAN, mientras que los puertos troncales son esenciales para la interconexión de switches y el transporte de tráfico de múltiples VLANs, siendo fundamentales para la escalabilidad y flexibilidad de la red.
