La configuración de un puerto trunk entre switches es fundamental para permitir la comunicación de múltiples VLANs a través de un único enlace físico. En el contexto de switches HP, esto se logra mediante la definición de puertos trunk estáticos, que habilitan el paso de tráfico etiquetado para las VLANs especificadas.
Para establecer un trunk estático entre switches HP, es necesario configurar adecuadamente las interfaces en ambos dispositivos. Esto implica definir el modo del puerto como trunk y especificar las VLANs permitidas que pueden transitar por dicho enlace. La correcta configuración de estos parámetros asegura que el tráfico de cada VLAN se mantenga aislado y se dirija a su destino apropiado.
Paso a Paso para la Configuración de Trunk Estático
A continuación, se detallan los pasos generales para configurar un trunk estático entre dos switches HP, basándose en las prácticas comunes y la información proporcionada.
1. Identificación de Puertos y VLANs

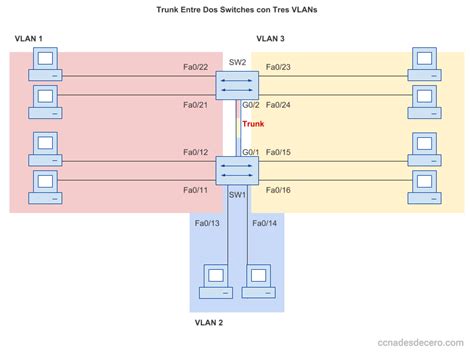

El primer paso es identificar los puertos físicos que se utilizarán para el enlace trunk entre los switches y las VLANs que se desean transportar a través de este enlace. Por ejemplo, si se desea configurar un trunk entre el puerto 1/1 de un switch y el puerto 1/1 del otro switch para transportar la VLAN 240, se deben tener en cuenta estos detalles.
2. Configuración del Puerto Trunk en Ambos Switches
En cada switch, se debe acceder a la interfaz de línea de comandos (CLI) y configurar el puerto designado como trunk. Esto generalmente implica los siguientes comandos:
- Entrar al modo de configuración de la interfaz: interface
- Establecer el modo del puerto como trunk: switchport mode trunk
- Permitir el tráfico de las VLANs deseadas: switchport trunk allowed vlan add
Es crucial realizar esta configuración en ambos extremos del enlace trunk para asegurar la compatibilidad y el correcto funcionamiento.
3. Verificación de la Configuración
Una vez aplicados los comandos de configuración, es importante verificar que el trunk se haya establecido correctamente. Esto se puede hacer utilizando comandos como:
- show running-config: Para visualizar la configuración actual de ambos switches.
- show interfaces trunk: Para verificar el estado de los puertos trunk y las VLANs permitidas.
Si el cliente recibe una dirección IP estática en la VLAN configurada, se puede intentar verificar la conectividad estableciendo una interfaz de capa 3 para esa VLAN en uno de los switches y comprobando si es posible hacer ping a la puerta de enlace predeterminada desde el switch.
Actualización de Software en Switches HP
En algunos casos, especialmente con hardware más antiguo, la versión del software del switch puede ser un factor determinante en su funcionalidad y rendimiento. Si se está utilizando un modelo de switch con una versión de software desactualizada, como la mencionada L.11.46 para un modelo específico de HP, puede ser beneficioso considerar una actualización.
Proceso de Actualización de Software
La actualización de software en switches HP, si bien puede mejorar el rendimiento y la compatibilidad, requiere una planificación cuidadosa para minimizar el tiempo de inactividad. El proceso de actualización generalmente implica los siguientes pasos:
- Descargar el archivo de software deseado a un servidor TFTP.
- Copiar el software actual a la imagen de arranque secundaria como respaldo. Esto se puede hacer con el comando: copy flash flash secondary.
- Copiar el nuevo software desde el servidor TFTP al switch. El comando para esto sería similar a: copy tftp flash
primary.
Es importante tener en cuenta que después de la actualización, el switch requerirá un reinicio, lo que resultará en un tiempo de inactividad para los equipos conectados. Por lo tanto, se recomienda realizar estas actualizaciones durante ventanas de mantenimiento planificadas.
Switch Aruba 1930, Set Vlan, Trunk, Add Cloud
La correcta configuración de los trunks estáticos es esencial para la segmentación de red y la gestión eficiente del tráfico en entornos empresariales. Asegurarse de que las versiones de software sean compatibles y realizar verificaciones exhaustivas después de la configuración garantiza una red robusta y confiable.
