EtherChannel es una tecnología que permite agrupar varios enlaces físicos en un único enlace lógico, aumentando así el ancho de banda y proporcionando redundancia. Por otro lado, los troncales VLAN son esenciales para permitir la comunicación entre diferentes VLANs a través de un único enlace físico. Comprender y configurar correctamente estas tecnologías es fundamental para optimizar el rendimiento y la fiabilidad de las redes modernas.
En este artículo, exploraremos en detalle cómo configurar EtherChannel utilizando protocolos como LACP y PAgP, así como las diferencias clave entre puertos de acceso y troncales, y cómo gestionar eficazmente los enlaces troncales VLAN.
¿Qué es EtherChannel?

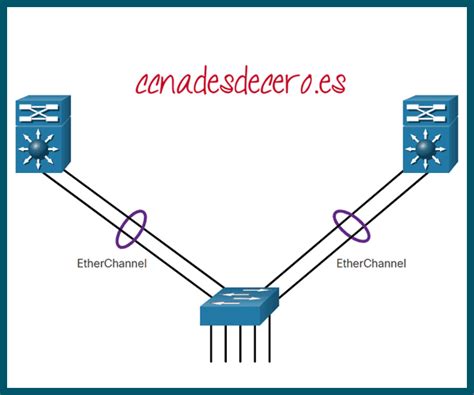

EtherChannel es una tecnología desarrollada por Cisco que permite agrupar hasta ocho enlaces físicos paralelos para formar un único enlace lógico. Esta agrupación ofrece varias ventajas:
- Aumento del Ancho de Banda: La suma del ancho de banda de los enlaces físicos individuales se convierte en el ancho de banda del enlace lógico EtherChannel.
- Redundancia: Si uno de los enlaces físicos del EtherChannel falla, el tráfico se redirige automáticamente a los enlaces restantes, manteniendo la conectividad.
- Balanceo de Carga: El tráfico se distribuye entre los enlaces físicos del EtherChannel utilizando un algoritmo de hashing, lo que ayuda a optimizar el uso del ancho de banda.
Protocolos de EtherChannel
Existen dos protocolos principales para la configuración y negociación de EtherChannel:
- PAgP (Port Aggregation Protocol): Un protocolo propietario de Cisco que permite la configuración y negociación automáticas de EtherChannel entre switches Cisco. PAgP intercambia paquetes entre switches para identificar vecinos y aprender las capacidades de los puertos.
- LACP (Link Aggregation Control Protocol): Un estándar IEEE (802.3ad) que proporciona funcionalidades similares a PAgP pero es compatible con dispositivos de diferentes fabricantes. LACP también identifica vecinos y aprende las capacidades de los puertos, utilizando prioridades de puerto para seleccionar los enlaces activos.
EtherChannel también se puede configurar en modo "on", lo que significa que no utiliza PAgP ni LACP y requiere una configuración manual idéntica en ambos extremos.
Configuración de EtherChannel
La configuración de EtherChannel requiere que las interfaces involucradas cumplan ciertas pautas:
- Todas las interfaces Ethernet deben admitir EtherChannel.
- La velocidad y el modo dúplex deben ser idénticos en todas las interfaces del grupo EtherChannel.
- Todas las interfaces deben asignarse a la misma VLAN o configurarse como troncales.
- En el caso de troncales, el rango de VLAN permitidas debe ser el mismo en todas las interfaces del EtherChannel.
La configuración de EtherChannel con LACP generalmente implica los siguientes pasos:
- Seleccionar las interfaces: Utilizar el comando `interface range` para seleccionar varias interfaces.
- Crear la interfaz Port Channel: Utilizar el comando `channel-group identifier mode active` (para LACP) o `channel-group identifier mode desirable` (para PAgP) para crear la interfaz lógica del canal de puerto.
- Configurar la interfaz Port Channel: Acceder al modo de configuración de la interfaz `port-channel` para aplicar configuraciones de Capa 2, como la configuración troncal y las VLAN permitidas.
Cualquier configuración aplicada a la interfaz `port-channel` afecta a las interfaces individuales, pero las configuraciones aplicadas a las interfaces individuales no afectan a la interfaz `port-channel`.

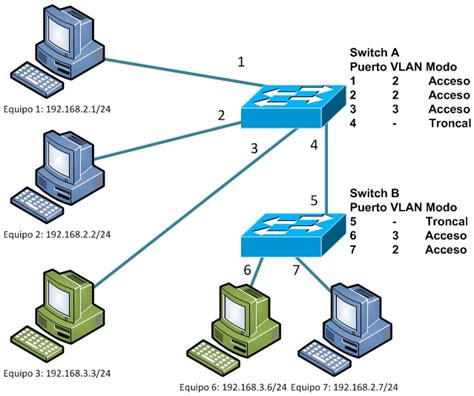

Puertos de Acceso vs. Puertos Troncales
Los puertos de switch son componentes cruciales para la conectividad de red. Es fundamental comprender la diferencia entre puertos de acceso y puertos troncales para una configuración de red eficaz.
Puerto de Acceso
Los puertos de acceso están configurados para transportar tráfico de red de una única VLAN específica. Se conectan típicamente a dispositivos finales como computadoras, impresoras o teléfonos IP. Estos puertos no utilizan etiquetado de VLAN 802.1Q o ISL, ya que la VLAN está preasignada. Cuando un dispositivo envía tráfico, el switch agrega una etiqueta VLAN a las tramas de datos antes de reenviarlas.
Puerto Troncal
Los puertos troncales están diseñados para transportar tráfico de red entre diferentes VLANs y se utilizan comúnmente para conectar switches entre sí o switches con routers. Por defecto, los puertos troncales permiten el tráfico de todas las VLANs, aunque los administradores pueden limitar este rango. Los puertos troncales utilizan etiquetado de VLAN (protocolos como IEEE 802.1Q) para identificar a qué VLAN pertenece cada paquete de datos. Es crucial que los puertos troncales vecinos estén configurados de la misma manera.
Diferencias Clave
La diferencia fundamental radica en el número de VLANs que admiten:
- Conectividad de Dispositivo: Los puertos de acceso son para dispositivos finales dentro de una misma VLAN, mientras que los troncales son para componentes de red que requieren comunicación entre VLANs.
- Configuración: Los puertos de acceso requieren la configuración de una VLAN específica, mientras que los troncales admiten la comunicación entre todas las VLANs por defecto.
- Resolución de Problemas: Los problemas en puertos de acceso son menos complejos ya que afectan a una sola VLAN, mientras que los troncales, al afectar a múltiples VLANs, presentan mayor complejidad.
- Seguridad: Los puertos de acceso ofrecen mayor seguridad y aislamiento, mientras que los troncales son comparativamente menos seguros debido a su capacidad de transportar tráfico de múltiples VLANs.
- Dominio de Difusión: Los puertos de acceso admiten un único dominio de difusión, mientras que los troncales admiten varios.
¿Cuándo Usar Cada Uno?
- Puertos de Acceso: Estaciones de trabajo de oficinas locales, dispositivos que solo requieren acceso a una única VLAN.
- Puertos Troncales: Conexión entre switches, conexión a routers, puntos de acceso inalámbrico que soportan múltiples VLANs, componentes de almacenamiento y gateways, entornos de alta disponibilidad.
Enlaces Troncales VLAN
Los enlaces troncales VLAN son esenciales para la interconexión de diferentes VLANs y para compartir estas VLANs con otros switches gestionables. El protocolo IEEE 802.1Q es el estándar más común para el etiquetado de tramas en enlaces troncales.

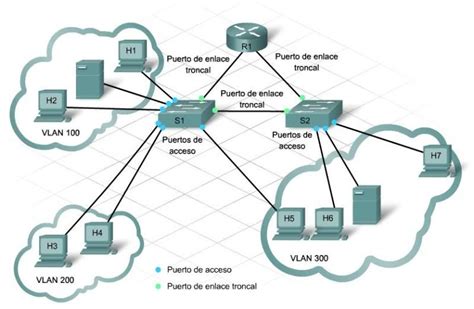

Un enlace troncal permite el paso del tráfico de múltiples VLANs a través de un único puerto de switch. Este enlace puede ser entre dos switches, un switch y un router, o un switch y un servidor que soporte el estándar 802.1Q.
Etiquetado y Desetiquetado de Tramas (Tagging y Untagging)
El proceso de añadir un ID de VLAN a una trama se denomina "frame tagging", y el proceso de quitarlo se denomina "frame untagging". Las tramas "tagged" se utilizan generalmente en enlaces troncales para identificar la VLAN de origen y destino, mientras que las tramas "untagged" se utilizan en puertos de acceso.
Configuración de Enlaces Troncales
La configuración de un enlace troncal implica definir el modo del puerto como troncal y, opcionalmente, especificar las VLANs permitidas. Es importante tener en cuenta que un mismo puerto no puede tener dos VLANs configuradas como "untagged"; sin embargo, sí puede tener múltiples VLANs configuradas como "tagged".
Configuración en Switches Cisco
En switches Cisco, se utiliza el comando `switchport mode trunk` para configurar un puerto como troncal. Además, se puede utilizar `switchport trunk allowed vlan` para especificar qué VLANs se permiten a través del enlace troncal.
Ejemplo:
S1(config-if)# switchport trunk allowed vlan 1,2,20

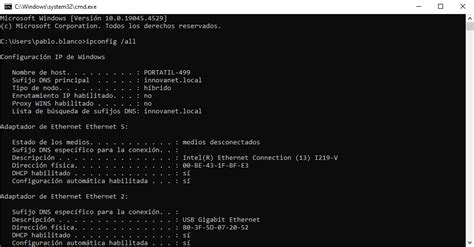

Para verificar la configuración de un enlace troncal, se puede usar el comando `show interfaces interface-ID switchport`.
Configuración en Switches D-Link
En switches D-Link, la configuración de VLANs y troncales se realiza a través de la interfaz gráfica de usuario, en menús como "VLAN / 802.1Q VLAN" o "Características L2 / Interfaz de VLAN". Se pueden seleccionar puertos en modo "tagged" o "untagged" para definir su comportamiento en el enlace troncal.
Problemas Comunes en Enlaces Troncales
- Error de Encapsulación: Puede ocurrir si el modo de encapsulación troncal está configurado en "Auto" y no se completa la negociación.
- VLAN Native Mismatch: Sucede cuando dos switches conectados por un troncal tienen configurada una VLAN nativa diferente. La solución es alinear las VLANs nativas en ambos extremos.
- Bucles de Red: Un riesgo en configuraciones con troncales. Es importante verificar el estado de STP y ajustar la prioridad del switch raíz si es necesario.

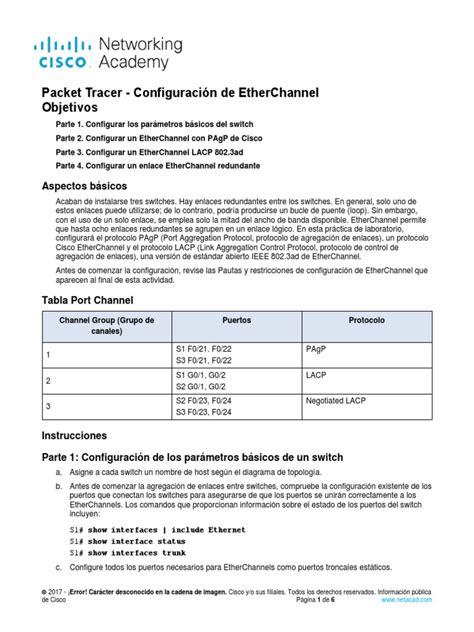

Packet Tracer - Configuración de EtherChannel y Troncales
Cisco Packet Tracer es una herramienta invaluable para simular y practicar la configuración de redes, incluyendo EtherChannel y troncales VLAN. Permite crear topologías de red, configurar dispositivos y observar el flujo de datos.
En un escenario típico de Packet Tracer, se pueden configurar varios switches con enlaces redundantes. Utilizando EtherChannel, estos enlaces redundantes se agrupan en un único enlace lógico, optimizando el ancho de banda y proporcionando resiliencia. La configuración de troncales VLAN en estos enlaces es crucial para permitir la comunicación entre diferentes segmentos de red.
Cisco Packet Tracer – video 13: Como crear vlans y enlaces troncales (3 switches)
La correcta aplicación de estas configuraciones en Packet Tracer ayuda a los administradores de red a comprender mejor los conceptos y a prepararse para entornos de producción reales.
