La expansión de infraestructuras de red más eficaces y expansivas se está volviendo crucial, especialmente si se considera el progreso en la comunicación por fibra óptica.
El Auge de los Cables Troncales MPO
El desarrollo de redes de fibra óptica MPO de alta densidad ha llevado al uso generalizado de cables de fibra. Estos conjuntos también están destinados a facilitar el establecimiento de conexiones, reducir el tiempo de instalación y proporcionar un entorno adecuado para la creciente demanda actual de comunicaciones de datos.
Este documento describe las principales características y beneficios de los ensambles de cable troncal MPO, incluyendo consideraciones funcionales, parámetros técnicos principales, aspectos operativos y su vida útil en el contexto de la evolución de las estructuras de red. Este contexto es interesante para profesionales que recién comienzan sus carreras y especialistas en TI involucrados en la aplicación de centros de datos.

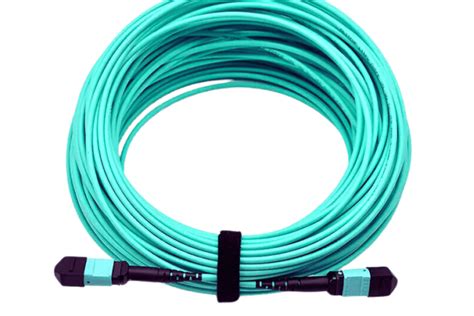

Los haces de cables MPO son cables estructurados de alta densidad para enlaces que interconectan y consolidan múltiples fibras ópticas en una única carcasa de conector. Tienen capacidad para entre 12 y 144 fibras y utilizan un espacio compacto para lograr eficiencia de espacio y minimizar la pérdida de señal en entornos de alta densidad.
Composición y Tipos de Fibras
La estructura de los cables troncales MPO adopta los últimos diseños de fibra óptica, con la posibilidad de una amplia transmisión de datos en un diseño pequeño. El elemento central de estos cables es una fibra óptica, una delgada línea de plástico o vidrio que se utiliza como guía de ondas de luz.
Estas fibras se han clasificado en tipos principalmente en función de sus características de rendimiento, que incluyen fibras monomodo y multimodo estándar diseñadas para diferentes aplicaciones. Las fibras monomodo son más adecuadas para largas distancias porque transportan un ancho de banda masivo, mientras que las fibras multimodo se utilizan para distancias cortas pero son menos costosas.
Las fibras producidas en masa se fabrican con una atenuación y una dispersión extremadamente bajas, lo que garantiza una pérdida mínima de la señal de los datos transmitidos a través de ellas.

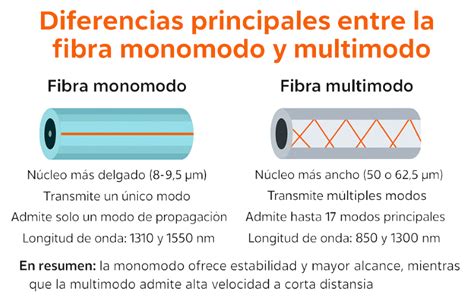

Fibras Monomodo vs. Multimodo
Las principales diferencias entre los cables troncales MPO monomodo y multimodo se basan en sus estándares de fibra y rendimiento. En los cables MPO monomodo, el diámetro del núcleo se reduce a aproximadamente ocho a diez micrones, lo que permite que la luz se propague exclusivamente en un plano o modo. Esta arquitectura aumenta la distancia de transmisión hasta kilómetros, al mismo tiempo que aumenta las capacidades de ancho de banda, lo que lo hace utilizable para transmisiones de larga distancia y telecomunicaciones.
Sin embargo, el diámetro del núcleo de los conectores multimodo es de aproximadamente 50 o 62.5 micrones; por lo tanto, la luz multinúcleo puede atravesarlos. Por lo tanto, estos pueden transmitir hasta 600 metros a alta velocidad, pero solo se utilizan en una LAN y una base de datos y no a largas distancias. Además, el mayor diámetro del núcleo facilita la alineación correcta de los dos extremos, lo que reduce los errores.
Componentes Clave de los Ensambles de Cable Troncal MPO
Los ensambles de cable de fibra MPO están compuestos por varios componentes que, cuando se combinan, garantizan el funcionamiento adecuado en un entorno de red. Estos componentes incluyen el conector MPO, los cables de fibra, los pines de alineación y los subconjuntos, específicamente los casquillos y la cubierta exterior del cable.
- Conector MPO: Diseñado específicamente para conexiones densamente empaquetadas donde se pueden contener múltiples fibras, a menudo de 8 a 24, dentro de una sola interfaz.
- Cables de Fibra: Pueden ser monomodo o multimodo, utilizados para transportar señales de datos.
- Pines de Alineación: Componentes necesarios para asegurar que los dos conectores se apoyen entre sí con precisión para mejorar la pérdida de señal y el rendimiento sea óptimo.
- Casquillos: Proporcionan precisión mecánica y protección de los extremos de la fibra, generalmente hechos de cerámica o metales.
- Cubierta Exterior del Cable: Proporciona protección elemental.
Además, los pines de alineación huecos de los conectores MPO y los casquillos fabricados con precisión permiten la instalación de conexiones de alta densidad y mejoran el rendimiento y la escalabilidad del sistema en aplicaciones de centros de datos.
Beneficios de los Cables Troncales MPO en Centros de Datos
Los cables troncales MPO son indispensables para aumentar la densidad de las redes de fibra, especialmente en el caso de los centros de datos, que se centran en el espacio y la eficiencia. Como señalan empresas como Cisco, Corning y CommScope, estos cables permiten la rápida construcción de la infraestructura troncal al reducir una multitud de enlaces de fibra a un tamaño físico mínimo. Esto es posible gracias a un único cable que contiene varias fibras, lo que simplifica enormemente la interfaz de conexiones de red.
Los cables troncales MPO proporcionan la capacidad de escalado, lo que permite al centro de datos aumentar su capacidad de red en incrementos escalonados siempre que aumente el requisito de ancho de banda.
Ventajas Clave
Los ensambles de cables troncales MPO tienen múltiples beneficios durante la implementación en un centro de datos debido a su eficiencia, escalabilidad y rendimiento.
- Conectividad de Alta Densidad: Ayudan con la conectividad de alta densidad, lo cual es importante porque el espacio en los centros de datos es limitado. Esta eficiencia en el uso del espacio conduce a una mejor organización y gestión de los sistemas de cables troncales de fibra MPO, por lo tanto, menos congestión en el área de trabajo y mejor mantenimiento.
- Reducción del Tiempo de Instalación: El uso de cables troncales MPO reduce el tiempo necesario para instalar la mayoría de las terminaciones, lo que a su vez permite una implementación rápida de la red, que también requiere menos mano de obra.
- Facilidad de Actualización y Expansión: Esta característica también facilita futuras actualizaciones o expansiones de la red para satisfacer la creciente capacidad de ancho de banda sin necesidad de volver a cablear toda la red.
- Altas Tasas de Transferencia de Datos: Debido a las bajas pérdidas de inserción y las alineaciones de fibra mejoradas y precisas, estos ensambles permiten altas tasas de transferencia de datos, que son significativas en la computación en la nube y los amplios requisitos de datos.

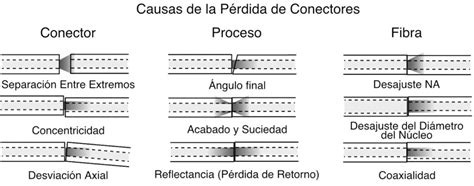

Pérdida de Inserción y su Mitigación
La pérdida de inserción es un factor significativo en la eficiencia de los ensambles de cables troncales MPO y representa la cantidad de potencia de señal que se pierde al insertar elementos como conectores o empalmes en enlaces de fibra óptica. Dos factores principales que determinan la pérdida de inserción de un sistema son la alineación del conector y la geometría del núcleo de fibra óptica, incluida la calidad del pulido del conector.
Cuando los conectores interfieren en la interfaz, se produce pérdida de señal y mayor reflexión de retorno cuando el diámetro del núcleo de fibra difiere, lo que hace que la luz se disperse o se pierda por completo. El pulido débil o desigual en las caras finales del conector también provoca una reflexión de retorno deficiente, lo que a su vez conduce a pérdidas estéticas más significativas. Estos problemas pueden, a su vez, influir en la eficacia de una red y, para los centros de datos, la velocidad de datos final y la calidad de la señal son de suma importancia.
Innovaciones para una Baja Pérdida de Inserción
Los conectores MPO permiten una baja pérdida de inserción gracias a varias características e innovaciones. Los conectores MPO modernos vienen integrados con un sistema de alineación que proporciona un contacto preciso entre núcleos durante el acoplamiento, lo que minimiza las pérdidas. Las conexiones multifibra de alta densidad reducen la cantidad de componentes y conexiones y ofrecen pérdidas mínimas, lo que permite transmisiones de datos eficientes en comparación con las soluciones de fibra tradicionales.
También son los materiales terminados los que influyen en la adición de pérdidas: casquillos y conjuntos de pines de alineación. Asimismo, los procesos de fabricación avanzados, como el pulido de precisión y los altos estándares de métodos de prevención de calidad, mejoran aún más la eficiencia de los componentes al reducir los defectos y proporcionar una ruta óptica sin obstrucciones.
Estrategias para Minimizar la Pérdida de Inserción
Los cables troncales MPO experimentan una pérdida de inserción mínima mediante algunas medidas que requieren enfoques estratégicos para optimizar el rendimiento de la red.
- Alineación Adecuada de Conectores: Es fundamental la alineación adecuada de los conectores MPO mediante el uso de componentes y conectores MPO de calidad y prácticas de terminación adecuadas. Esto incluye el uso de manguitos de alineación y pines de alineación especialmente maquinados para garantizar que los núcleos de fibra estén alineados con precisión.
- Técnicas de Limpieza Avanzadas: El empleo de técnicas de limpieza avanzadas, incluido el uso de aire comprimido, toallitas sin pelusa y limpieza sin polvo, es vital para minimizar el daño que exacerba la pérdida de señal.
- Cables de Alta Calidad: La utilización de cables de alta calidad que posean una geometría de núcleo constante y una baja pérdida de material del núcleo reduce las posibles aberraciones en la señal transmitida.
- Pruebas Regulares: El uso regular de OTDR y equipos de prueba de pérdida de inserción también es esencial para detectar problemas y controlar el grado de estos problemas para lograr un rendimiento constante.
Fibra Óptica Multimodo OM4
En comparación con OM3, la tecnología de fibra óptica multimodo OM4 tiene algunas ventajas significativas en cuanto a ancho de banda, circunferencia y rendimiento. Para empezar, las fibras OM4 están diseñadas para reducir la atenuación, aumentando así la distancia y la velocidad de transmisión de datos. Si OM4 puede soportar 40/100 Giga-Bit Ethernet hasta 550 metros, OM3 solo podría extenderlo hasta un máximo de 300 metros. Esta mayor capacidad de distancia sería adecuada para el uso de OM4 en grandes centros de datos, que necesitan un gran ancho de banda.
Además, la fibra multifase OM4 tiene una menor dispersión modal y dificultades frecuentes con las fibras multimodo, lo que mejora la calidad de la señal a distancia.
Aplicaciones de la Fibra OM4
Los cables de fibra OM4 multimodo son los mejores para escenarios donde la conectividad de datos y el diseño de la red son de primera categoría.
- Centros de Datos con Ethernet 40/100 Gigabit: Son adecuados para su uso en centros de datos con Ethernet 40/100 Gigabit que se extiende a unos pocos kilómetros de distancia sin degradar el rendimiento.
- Granjas de Servidores de Alta Densidad: Utilizan cables OM4 porque son adecuados para aplicaciones que utilizan ópticas paralelas, que son interconexiones de gran ancho de banda.
- Computación de Alto Rendimiento (HPC): Estos cables son beneficiosos para el uso de recursos informáticos de alto rendimiento (HPC) donde la baja latencia y las altas velocidades de datos son la clave para adoptar con éxito la tecnología.
Consideraciones de Longitud y Tipo de Cableado
Es fundamental para cualquier despliegue de fibra específico pedir los cables en el tamaño adecuado. De lo contrario, la red no sería óptimamente eficiente en términos de costo. El tamaño correcto de las longitudes de cable ayuda a reducir la sobreabundancia de cualquier cable en particular, eliminando así la congestión y los problemas de rendimiento; como resultado, los cables de señal y magnéticos están libres de interferencias.
Pedir cables con longitudes personalizadas también ayuda con la gestión de cables, lo que hace que el mantenimiento y la actualización sean más fáciles.
Selección del Tipo de Revestimiento del Cable
La prevención de cualquier peligro requiere una selección cuidadosa del tipo de revestimiento de cable adecuado.
- Baja Emisión de Humo y Libre de Halógenos (LSZH): Estos cables son perfectos para su uso en interiores dentro de áreas cerradas porque emiten menos humos corrosivos cuando se queman. A partir de esa comprensión, estos materiales son ideales en las regiones donde residen personas y utilizan estructuras cerradas y sistemas de transporte.
- Clasificación Plenum: Los cables con clasificación plenum se utilizan en áreas de manejo de aire, como conductos o áreas de plenum.
- Cables Reforzados: Estos cables son lo suficientemente fuertes como para usarse en exteriores o en entornos industriales. Son más robustos y pueden soportar un abuso increíble como temperaturas extremas, humedad e incluso abrasión.

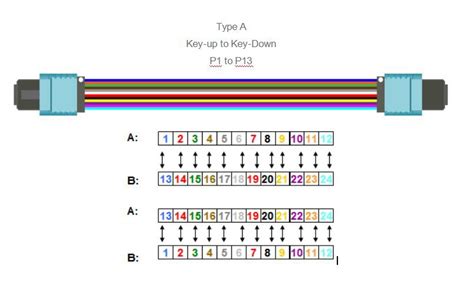

Polaridad en Conexiones de Fibra Óptica
La polaridad B es uno de los métodos de cableado establecidos para las conexiones de fibra óptica, que es esencial para alinear adecuadamente las rutas de señal en los intercomunicadores dúplex. En esta configuración, los pares de transmisión (Tx) y recepción (Rx) se cruzan para permitir la transmisión de información.
Según Corning, FS y Cables And Kits, no se debe subestimar la importancia de la elección correcta de la polaridad, ya que afecta drásticamente la estabilidad de la red y evita algunos problemas de conectividad. Las normas de la industria TIA/EIA-568-B hablan de cómo la polaridad adecuada significa que la salida permanece en los extremos del transmisor y es recibida por los extremos apropiados de los receptores.
Introducción a las redes de fibra óptica ⚡️ Curso de redes desde 0 | Cap 17 |
Preguntas Frecuentes sobre Cables Troncales MPO
R: Los ensambles de cables troncales MPO son cables multifibra con conectores conocidos como MPO. Estos cables son esenciales en redes de fibra de alta densidad, lo que permite una transferencia de datos sin inconvenientes en centros de datos y otras áreas con una gran cantidad de fibras.
R: Los cables de fibra se fabrican en una variedad de configuraciones. Los cables más utilizados son los cables MPO de 12, 24, 48, 72 y 144 fibras, que están especializados en la distribución en cascada y de enlaces troncales de cables de fibra y tienen una gran demanda.
R: Los cables troncales monomodo OS2 y OM3 MPO se diferencian de los multimodo en el tamaño del núcleo y la distancia de transmisión. Las fibras monomodo tienen un núcleo más grande y no pueden transmitir datos a más de un rango específico, lo que las hace más adecuadas para usos de corta distancia. Las fibras multimodo OM3 tienen un núcleo más pequeño y están diseñadas para usos multimodo en rangos que no excedan el rango en el que operan los centros de datos y las redes empresariales.
R: Los cables multiconector facilitan la conversión de conectores MPO y los adaptan a conectores de fibra específicos, como LC, SC, etc. También facilitan la unión de cables troncales MPO a equipos con puertos de fibra individuales.
R: En las redes de fibra de alta densidad, los adaptadores MPO son elementos esenciales. Facilitan la unión de cables troncales que utilizan conectores MPO y ayudan a conectar los cables troncales a los paneles de conexión o casetes.
