El efecto Moiré, también conocido como muaré, es una interferencia visual y un fenómeno geométrico de distorsión que surge de la interacción entre dos patrones de trama superpuestos. El nombre proviene de un tipo de tejido de seda francés que presenta un aspecto ondulado similar debido a su composición de patrones de líneas.
Este efecto se manifiesta de diversas maneras, desde las fibras textiles de una tela hasta las líneas finas en una pantalla de ordenador. La visión humana puede crear la ilusión de bandas oscuras y claras que se superponen a las líneas originales, generando patrones visuales que no existen en las estructuras individuales. Patrones de Moiré más complejos pueden formarse al superponer figuras hechas de líneas curvas y entrelazadas.
En el ámbito de los gráficos por computadora, los patrones de Moiré pueden considerarse artefactos. Pueden surgir durante la captura de imágenes digitales, por ejemplo, al escanear fotografías con detalles muy finos, o durante la generación de imágenes sintéticas en 3D. El físico británico Lord Rayleigh fue pionero en el estudio científico de este efecto desde 1874, utilizando redes lineales.
El origen de esta expresión es de un tejido llamado así, que es un tipo de seda que se caracteriza por tener este aspecto ondulado. La apariencia acuosa por lo general es producida mediante la técnica de terminación denominada calandrado. Los efectos moiré también se consiguen mediante ciertas técnicas de tejido, tales como variar la tensión en la urdimbre y trama del tejido.
El Efecto Moiré en la Fotografía Digital
Si bien en la fotografía analógica el efecto Moiré es menos apreciable, es especialmente observable en las fotografías digitales. Las cámaras digitales modernas crean imágenes capturando la luz en un sensor con millones de píxeles diminutos dispuestos en un patrón de rejilla. El efecto Moiré ocurre cuando una fotografía contiene detalles repetitivos (como puntos, líneas, cuadros o rayas) que entran en conflicto con la resolución del sensor de la cámara.
Esto sucede porque los píxeles están distribuidos en forma de rejilla, y al reproducir detalles muy finos que no coinciden exactamente con esta rejilla, se produce un patrón de escalera. Mientras que algunos modelos de cámaras incluían filtros anti-Moiré en el pasado, muchos fabricantes han eliminado estos filtros en modelos más recientes para mejorar la nitidez de la imagen.
Lo peor del efecto Moiré es que no podemos evitarlo. En realidad, nunca nos podemos asegurar de que vamos a tener un patrón limpio. Además, bajo el visor réflex de nuestra cámara no vamos a verlo, y el resultado de la pantalla LCD tampoco será fidedigno. El efecto Moiré en fotografía digital es algo complejo de evitar.
¿Qué causa los patrones de Moiré en la fotografía?
Los patrones de Moiré son causados por la interferencia entre dos patrones repetitivos, como la rejilla del sensor de la cámara y el patrón en el sujeto que se está fotografiando. Cuando estos patrones se alinean en un cierto ángulo, se produce un efecto de Moiré.
¿Cómo se puede minimizar el efecto de Moiré mientras se hacen fotos?
Para minimizar los efectos de Moiré, podemos empezar ajustando el ángulo de la cámara o del sujeto. Esto ayuda a prevenir la interacción de los dos patrones. Además, utilizar una cámara con un filtro anti-aliasing puede ayudar a minimizar el aliasing, lo que reduce aún más las posibilidades de Moiré.
¿Cuáles son los mejores ajustes de cámara para reducir el Moiré?
Seleccionar un objetivo diferente o un ajuste de apertura puede ayudar a reducir el Moiré. Además, desenfocar ligeramente la imagen o seleccionar un ajuste de resolución más bajo puede ayudar a disminuir el efecto en ciertas situaciones. Las cámaras lo que hacen para solucionar este problema es desenfocar ligeramente la imagen con un filtro de antialiasing. Esta diagonal entonces dejaría de ser una línea escalonada, para pasar a ser una verdadera diagonal, con el único inconveniente de perder algo de nitidez.
La solución más efectiva es preventiva: evita llevar patrones finos durante tu sesión de retrato profesional. Si el efecto Moiré aparece en tus imágenes, hay técnicas de postprocesamiento en Photoshop y Lightroom que pueden reducir el efecto. Sin embargo, estas correcciones rara vez son perfectas y a menudo implican comprometer la calidad de la imagen de otras maneras.
- Para mujeres: Los colores sólidos generalmente funcionan mejor.
- Para hombres: Elige camisas de colores sólidos.
- Para todos: Trae opciones de ropa cambiantes a tu sesión.
El Efecto Moiré en Impresión y Cómics
En artes gráficas e impresión, los patrones de Moiré son el resultado de la sobreimpresión de dos o más imágenes tramadas, cuyas placas han sido configuradas de manera incorrecta. La impresión offset, columna vertebral de la industria gráfica moderna, depende fundamentalmente de un sistema ingenioso de tramas que debe ejecutarse con precisión quirúrgica. En cada plancha se produce una conversión de la imagen original en pequeños puntos, creando una trama por tinta.

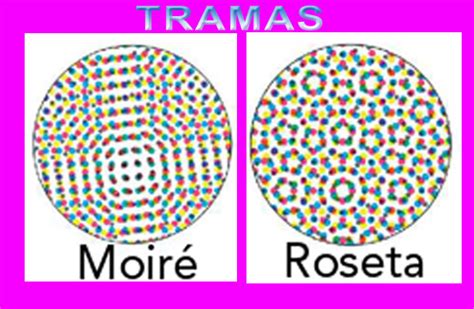

Estas tramas están compuestas por puntos dispuestos en líneas que se colocan en diferentes ángulos para reproducir los distintos colores o tonos. Los valores estándar establecen 15 grados para el cian, 45 grados para el negro, 75 grados para el magenta y 90 grados para el amarillo. Sin embargo, cuando los ángulos de cada color coinciden y se superponen los puntos de manera irregular, aparece el temido efecto Moiré. La imagen se altera por la interferencia de patrones, produciendo un defecto que puede arruinar completamente una pieza impresa.
Un ejemplo paradigmático ocurre en catálogos de moda donde diferentes telas pueden producir este efecto de manera impredecible. Al escanear imágenes que han sido impresas con tramas de semitonos, es habitual que aparezca muaré al imprimirlas. Esto se debe a que las imágenes escaneadas para ese producto impreso estaban formadas por tramas de semitonos y estas interfieren con las que se aplican en la nueva impresión.
En el cómic japonés o manga, cuando dos tramas de diferente grosor o tamaño se superponen, producen un error en la impresión y se ve como una especie de cuadrícula. Este es un ejemplo claro de cómo el efecto Moiré puede afectar la calidad visual en medios impresos.
La Trama en artes gráficas son las texturas o patrones de puntos que se usan para simular diversos colores y tonos variando su dispersión o su grosor. Los semitonos son una técnica reprográfica que simula imágenes con tonos continuos mediante el uso de puntos en una trama, variando tanto el tamaño como el espaciado, generando así un efecto de degradado.
El uso de tramas en cómics
Este post es una breve introducción sobre el uso del papel de trama (Halftone) y las tramas digitales, para crear tonos en los cómics. Las tramas son diferentes láminas de puntos, que pegadas sobre nuestros dibujos, se encargan de dar tonos a las páginas de cómics, evitando sombrear a base de líneas con el entintado, lo que nos daría un aspecto underground.
La técnica tradicional consiste en hacerse con papeles impresos de diferentes tonos de gris, efecto que se produce gracias a las separaciones entre los puntos negros tramados. Una vez terminada nuestra página de cómic, podemos por ejemplo sombrear personajes o dar diferentes tonos a cada viñeta. La aplicación se hace recortando con el cúter los diferentes pedazos que se ajustan a nuestras viñetas de nuestros papeles tramados. Esta técnica está cayendo en total desuso, pues ha ganado el terreno el elaborarlas digitalmente.
La industria del manga, por ejemplo, todavía utiliza estas técnicas de tramas de cómics. Sin embargo, el motivo de que la industria esté olvidando el papel de tramas ha sido consecuencia del coloreado digital y de que las impresiones de tono continuo son cada vez mejores. Esto significa que los puntos por línea que hoy se imprimen son prácticamente imperceptibles, por eso los dibujantes colorean en grises por ordenador alegremente, delegando todo este asunto a las imprentas.
Soluciones y Correcciones del Efecto Moiré
La prevención del efecto Moiré en impresión requiere un enfoque multidisciplinar que combina conocimiento técnico, herramientas digitales y experiencia práctica. Las soluciones digitales modernas ofrecen herramientas precisas para controlar estos aspectos. Software especializado permite ajustar los ángulos de trama de forma automatizada antes de grabar los clichés, minimizando significativamente el margen de error.
¿Cómo se puede eliminar el Moiré utilizando software como Lightroom y Photoshop?
En Lightroom, puedes utilizar el Pincel de ajuste para reducir selectivamente los patrones de Moiré. En Photoshop, puedes intentar métodos como la Separación de frecuencias o herramientas específicas como el Filtro de Moiré en ACR. Los profesionales experimentados también emplean la técnica de reducción de imagen al tamaño final de impresión, que frecuentemente resuelve el problema sin necesidad de intervenciones adicionales.
¿Es posible eliminar el Moiré de los videos?
Sí, el software de edición de video como Premiere Pro y Final Cut Pro ofrecen herramientas integradas para la eliminación de patrones de Moiré durante el postprocesamiento. Esto suele implicar aplicar filtros que difuminan o disminuyen la nitidez del patrón.
¿Hay herramientas en línea para eliminar el Moiré de las imágenes?
Aunque el software profesional como Lightroom y Photoshop proporciona las soluciones más completas, también hay herramientas en línea gratuitas como GIMP y PIXLR que pueden ayudar a reducir o eliminar los efectos de Moiré. Estas herramientas permiten aplicar técnicas similares a las que se utilizarían en software profesional, aunque con algunas limitaciones.
ELIMINAR EL EFECTO MOIRÉ  EN PHOTOSHOP
Cuando el Moiré ya se ha manifestado, existen técnicas de corrección específicas. La aplicación de un desenfoque gaussiano muy leve a la imagen puede eliminar la interferencia sin comprometer excesivamente la calidad. Si las tramas superpuestas tienen una frecuencia y un ángulo distintos, aparecerá el efecto Moiré. En estos casos, la trama no presenta irregularidades en la pantalla, pero es posible que no corra la misma suerte tras la impresión. Si aparece efecto Moiré en la imagen impresa, amplía la trama para revisar su color. Los puntos de semitono son negros, por lo que no debería haber ningún problema a primera vista. Se suele decir que modificar el tamaño de una imagen que contiene tramas produce efecto Moiré.
Otras aplicaciones del efecto Moiré

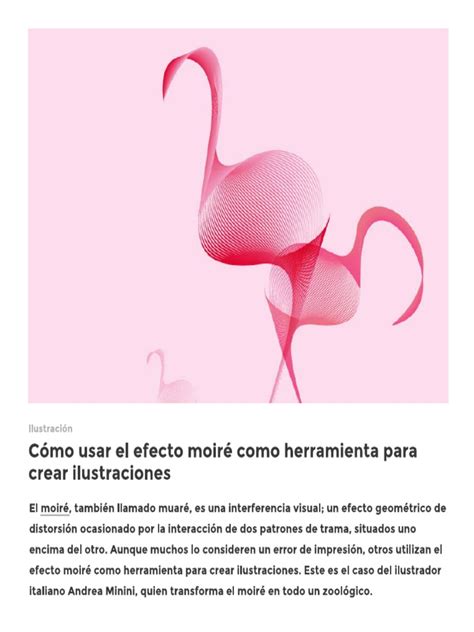

Aunque a menudo se considera un defecto, los patrones de Moiré pueden llegar a ser muy útiles. En el campo de las creaciones artísticas, si el fotógrafo sabe aprovechar las distorsiones ópticas, puede obtener excelentes resultados creativos. También se utilizan en el estudio de la fatiga de materiales y en ciencias, ya que generan un cambio drástico en las propiedades del material cuando se forman con un material bidimensional para generar una celda cristalina nueva.
