Configuración de puertos de portátil en trunk Cisco

En el ámbito de las redes Cisco, la configuración de puertos para troncales (trunks) es una tarea fundamental para la interconexión de switches y la transmisión de tráfico de múltiples VLANs. Si bien existen diversas tecnologías y metodologías, la configuración de puertos de acceso para dispositivos como portátiles requiere una comprensión clara de los protocolos y las mejores prácticas.

Una tecnología a considerar es VTP (VLAN Trunking Protocol). VTP es una tecnología que siempre ha agradado, aunque por buena práctica se recomienda mantener los switches con VTP en modo transparente, ya que cualquier descuido puede generar problemas. El modo transparente permite que el switch no participe activamente en la propagación de las bases de datos de VLAN, pero sí permite el paso del tráfico de troncales. Esto ofrece un mayor control y previene la propagación accidental de configuraciones de VLAN erróneas.

Para la optimización de la infraestructura de red, se puede considerar la adopción de modelos de red más eficientes. Para tu esquema de red, yo recomiendo utilizar el modelo de red collapsed sobre el modelo actual de 3 capas. El modelo "collapsed core" (núcleo colapsado) integra las funciones del núcleo y la distribución en un solo nivel, lo que puede simplificar la infraestructura y reducir costos, especialmente en redes de tamaño mediano. Incluso un switch como el 3850 lo podrías utilizar para switch de acceso o para servidores, demostrando su versatilidad.

Consideraciones para puertos de acceso

Cuando se configuran puertos para dispositivos finales como portátiles, generalmente se configuran como puertos de acceso (access ports). Un puerto de acceso pertenece a una única VLAN y solo puede transportar tráfico para esa VLAN específica. Esto se logra mediante el comando `switchport mode access` en la interfaz del switch.

Si un portátil necesita acceder a recursos en diferentes VLANs, se pueden implementar soluciones como:

• Configuración de múltiples puertos de acceso: Asignar diferentes puertos de acceso a diferentes VLANs según la necesidad del usuario.
• Utilización de VLANs dinámicas: En entornos más grandes, se pueden usar soluciones como el Protocolo de Asignación de VLANs (VQP) o el Protocolo de Asignación de Puertos (PAgP) para asignar VLANs dinámicamente a los puertos basándose en la dirección MAC del dispositivo conectado.
• Servidor de seguridad de acceso a red (Network Access Control - NAC): Implementar soluciones NAC que permitan la autenticación y autorización de dispositivos, asignando VLANs y políticas de red de forma dinámica.

Configuración de Troncales (Trunks)

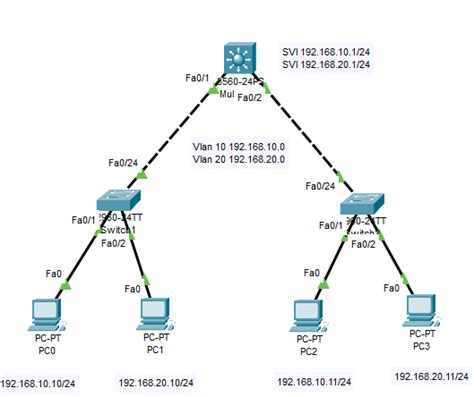

Los troncales (trunks) son interfaces de switch configuradas para transportar tráfico de múltiples VLANs. Esto se logra mediante protocolos como 802.1Q. Para configurar un puerto como troncal, se utilizan comandos como:

• `switchport mode trunk`
• `switchport trunk encapsulation dot1q` (si es necesario especificar el encapsulamiento)

Es importante definir qué VLANs se permitirán en el troncal utilizando `switchport trunk allowed vlan`. Para la seguridad, se recomienda permitir solo las VLANs necesarias y no permitir la VLAN nativa en el troncal si no es estrictamente necesario, o al menos asegurarse de que la VLAN nativa no sea una VLAN comúnmente utilizada para tráfico de datos.

La configuración de puertos de portátil en un entorno de troncales Cisco implica entender la diferencia entre puertos de acceso y troncales, y aplicar las mejores prácticas para asegurar la estabilidad y seguridad de la red. La elección del modelo de red y la correcta administración de VTP son también factores cruciales.
