En el complejo mundo de las redes de telecomunicaciones, el cableado estructurado es la base fundamental sobre la que se asientan todos los servicios que utilizamos a diario. Desde las llamadas telefónicas hasta la transmisión de datos a alta velocidad, todo está interconectado gracias a una infraestructura de cableado cuidadosamente diseñada y organizada.
Si alguna vez te has preguntado qué es un sistema de cableado estructurado y cómo funciona, estás en el lugar indicado. En términos sencillos, el cableado estructurado es una red compleja responsable de la prestación de los servicios básicos de telecomunicaciones. Es la columna vertebral y la base de la infraestructura de telecomunicaciones que nos proporciona los servicios telefónicos o se encarga de la transmisión de datos a través de la red informática. Todo está interconectado, al igual que la compleja red neuronal de nuestro cerebro.
Profundizando en el significado técnico del sistema de cableado estructurado, este comienza en la ubicación específica donde termina el proveedor de servicios (PS). Este punto también se conoce como punto de demarcación (demarc) o dispositivo de interfaz de red (NID). Sin embargo, tenga en cuenta que no todos los sistemas de cableado estructurado son iguales. Varían según el tipo de edificio, el cable y los productos, la función del cable e incluso los tipos de equipos que este sistema soportará. También varían según las demandas y necesidades de los clientes e incluso las garantías ofrecidas por el fabricante.
Con los avances tecnológicos modernos, sin duda muchas empresas han optado por tecnologías inalámbricas en lugar de cables para la transferencia de datos. Sin embargo, aún existe la necesidad de utilizar cables de diversos tipos para fines específicos. Estos cables de red se personalizan para satisfacer necesidades específicas.

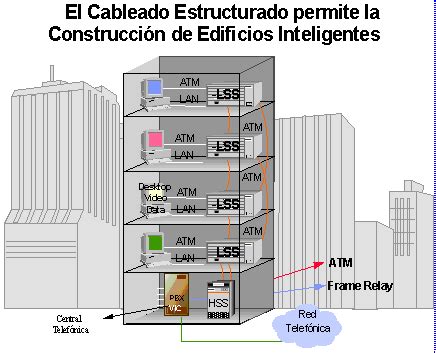

Componentes Clave del Cableado Estructurado
El sistema de cableado estructurado se compone de varios elementos esenciales que trabajan en conjunto para garantizar una comunicación fluida y eficiente:
- Cableado Troncal (Vertical o Backbone): Este cableado es el encargado de realizar las interconexiones entre los distintos servicios, equipos y áreas de telecomunicaciones de un edificio, pues, como su nombre indica, conecta las diferentes plantas verticalmente. También puedes encontrarlo con el nombre de backbone. Para ello, son necesarios elementos como puntos de conexión cruzada, así como vías de transmisión. El término "cableado troncal" se utiliza cuando la red de cables se ramifica de una ubicación a otra. Esto significa que, desde la fuente, el cable se suministra a los edificios vecinos y de una sección a otra.
- Cableado Horizontal: Como su nombre indica, este cableado es el que se distribuye horizontalmente dentro de una misma planta. Está compuesto por rutas y soportes que tienen 2 funciones. Por un lado, sostener y distribuir este cableado y, por otro, conectar los dispositivos con el rack de comunicaciones de cada planta.
- Rack o Cuarto de Comunicaciones: Estas salas o armarios son los espacios en los que, en cada planta de un edificio, se unen y centralizan todas las partes del sistema de cableado estructurado que permiten conectar equipos y dispositivos a los servicios que vienen del exterior.
Tipos de Cableado y Fibra Óptica
Los sistemas de cableado estructurado emplean una gama de cables diferentes para diversas aplicaciones. Estos cables a veces están hechos de cobre y a veces de fibra óptica, que transporta datos a través de la luz.
La fibra óptica consiste en fibras de vidrio finas, intrincadas y delicadas que transmiten luz. Se pueden torcer y doblar. Son muy duraderas y se utilizan ampliamente en instalaciones de redes de área extensa (WAN). Son especialmente útiles cuando es necesario transferir datos a distancias considerables, especialmente bajo tierra. La fibra óptica consiste en fibras de vidrio finas, intrincadas y delicadas que utilizan luz. Se pueden torcer y doblar. Son muy duraderas y se utilizan ampliamente en instalaciones de redes de área extensa (WAN).

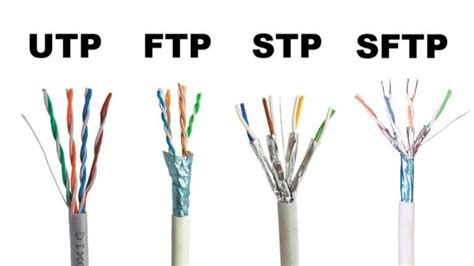

Por otro lado, los cables de cobre, como los de par trenzado, son muy usados para la conexión de redes locales de corta distancia por su precio asequible. Se compone de distintos cables en su interior que están trenzados en busca de reducir el riesgo de interferencias. Existen diferentes tipos de cableado de par trenzado:
- Cable UTP (Unshielded Twisted Pair): Pares de cobre sin blindaje.
- Cable FTP (Foiled Twisted Pair): Pares de cobre con un blindaje general de lámina.
- Cable STP (Shielded Twisted Pair): Pares de cobre blindados individualmente y un blindaje general.
- Cable SSTP (Screened Shielded Twisted Pair): Estructura similar al STP, pero con un forro global adicional.
Categorías de Cableado de Red
A la hora de instalar sistemas de cableado estructurado, se utilizan diferentes categorías de cables que determinan su rendimiento y velocidad de transmisión de datos:
- CAT 5: El cableado de categoría 5 se usa para redes fast ethernet y ethernet, alcanzando frecuentemente los 100 MHz.
- CAT 6: Utilizado para constituir redes ethernet gigabit, transmite frecuencias hasta 250MHz.
- CAT 7: Transmisión de hasta 600 MHz, también se utiliza en redes gigabit ethernet de alta fiabilidad.
- CAT 8: La opción de cableado más actualizada del momento.
| Categoría | Frecuencia Máxima | Aplicación Principal |
|---|---|---|
| CAT 5 | 100 MHz | Fast Ethernet, Ethernet |
| CAT 6 | 250 MHz | Gigabit Ethernet |
| CAT 7 | 600 MHz | Gigabit Ethernet de alta fiabilidad |
| CAT 8 | (No especificado en el texto, pero superior a CAT 7) | Aplicaciones de alta velocidad |
¿Qué es el CABLEADO ESTRUCTURADO?
Ventajas del Cableado Estructurado
La integración de diferentes aplicaciones en un único sistema de cableado estructurado permite usar un único medio de distribución para la totalidad de los cables que habilitan las señales. Esta integración no afecta a la capacidad de los dispositivos y componentes a la hora de transmitir información.
Una de las ventajas más interesantes del cableado estructurado es que permite realizar todo tipo de ampliaciones en su estructura sin que afecte a su funcionamiento ni a la seguridad de la información. A día de hoy no existe un sistema más rápido en la transmisión de datos que el sistema de cableado estructurado. Gracias a la velocidad de transmisión de datos que tiene lugar con la fibra óptica se alcanza una mayor eficiencia que permite incrementar la productividad.
Como se puede apreciar, son muchas las ventajas que el cableado estructurado puede generar en cualquier empresa. La instalación de entrada incluye los componentes de cableado necesarios para conectar las instalaciones de servicio externas con el cableado de las instalaciones. Los datos se transfieren de una unión a otra mediante interconexiones y conexiones cruzadas, y existe una red de cables prácticamente extensa. Para el tendido de estos sistemas de cableado se utilizan diversos equipos, instalaciones y cables. Estos incluyen diferentes cables coaxiales de cobre, cables de fibra, conexiones cruzadas y equipos de puesta a tierra.
Todos los servicios de telecomunicaciones de larga distancia que prestamos son el resultado de estos eficientes sistemas de cableado de datos, capaces de transmitir datos a alta velocidad entre diferentes áreas. Cuando, generalmente una empresa, necesita tener acceso a distintos servicios que dependen de la red de cableado, como pueden ser telefonía, sistemas de seguridad, etc., solemos escuchar que cuentan con un sistema de cableado estructurado.
